光伏支架基础安装的施工要求(下)

来源:http://www.suncaner.com/news/3.html │ 发表时间:2017-05-16

光伏系统的设计过程中,支架系统作为直接支撑光伏组件的核心结构对光伏系统的安全性至关重要。

其中,支架基础施工是光伏支架安装的第一步,它是实现后续支架安装精度的重要保障。那么光伏支架基础安装具体有哪些施工要求呢?

本文接光伏支架基础安装的施工要求(上)

桩式基础施工要求

对于桩式基础,其施工除满足现行国标《建筑地基基础工程施工质量验收规范》(GB 502020)及《建筑桩基技术规范》(JG 94)的规定外  ,还应符合下列要求:

1. 压(打、旋)式桩在进场后和施工前应进行外观及桩体质量检查;

2. 成桩设备的就为应稳固,设备在成桩过程中不应出现倾斜和偏移;

3. 压桩过程中应检查压力、桩垂直度及压入深度;

4. 压(打、旋)入桩过程中,桩身应保持竖直,不应偏心加载;

5. 灌注桩成孔钻具上应设置控制深度的标尺,并应在施工中进行观测记录;

6. 灌注桩施工中应对成孔、清渣、放置钢筋笼、灌注混凝土等进行全过程检查;

7. 灌注桩成孔质量检查合格后,应尽快灌注混凝土;

8. 桩式支架基础的强度和承载力检测,宜按照控制施工质量的原则,分区域进行抽检。

灌注桩

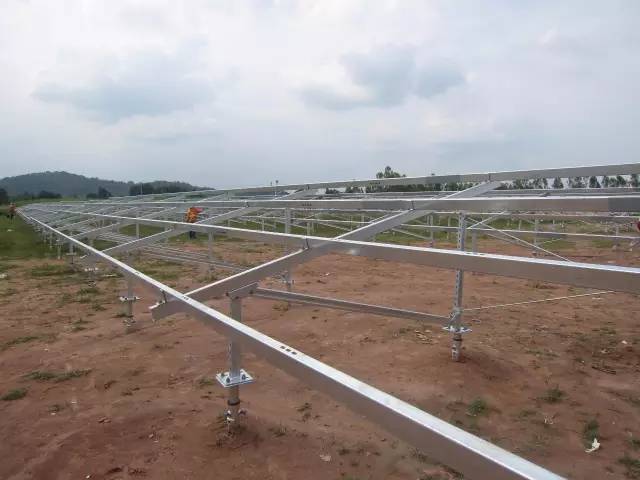

螺旋桩


静压桩


不管采用螺旋桩,静压桩还是灌注桩,施工前应进行外观及桩体质量检查,比如表面防腐处理是否符合要求,当采用热浸锌防腐时,锌层厚度有没有达标;桩体壁厚及长度是否符合设计图纸要求等。    压(打、旋)入桩过程中,桩身应保持竖直,不应出现倾斜和偏移,压入深度或桩顶露出标高偏差应符合要求,桩身有配合面要求的,其配合面方向需严格控制。

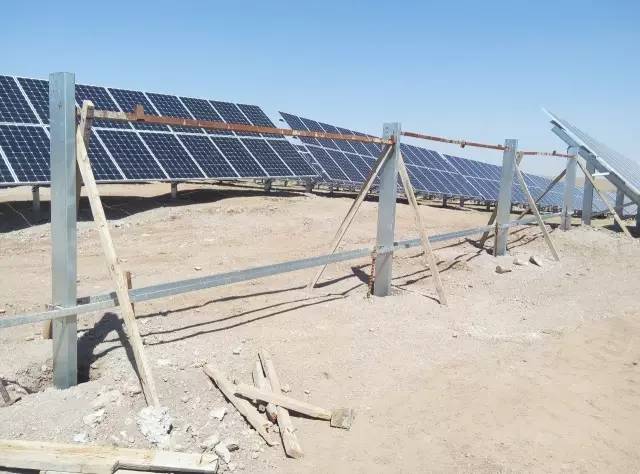

灌注桩时,桩身可通过制定简单治具(如上图)进行固定,避免水泥浇筑的冲击力对其竖直度及位置产生影响。

考虑到地质条件的复杂性,桩式支架基础在设计时,除满足理论计算的同时,必须要在现场进行测试,确保理论跟实际均符合要求。

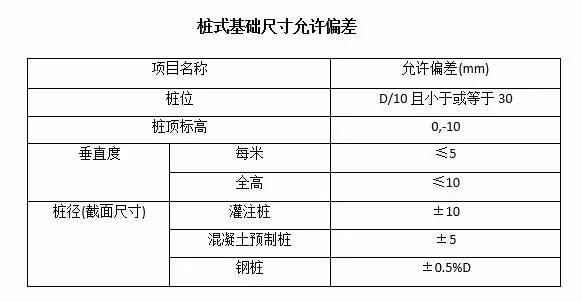

以下是《光伏发电工程施工规范》(GB50794-2012)对桩式基础尺寸允许偏差的规定:


所谓万事开头难,只要我们在基础施工中严格控制,使各项偏差均符合要求,不仅可以避免后续支架安装出现诸如歪斜,扭曲等现场,大大减少现场超差调整的工作量,而且对提高后续支架的安装效率,保证支架安装整体稳固等也有重要作用。
