光伏支架基础安装的施工要求(上)

来源:http://www.suncaner.com/news/2.html │ 发表时间:2017-05-16

光伏支架主要由立柱,斜支撑,斜梁,横梁以及连接各部件用的转接头等构成。作为光伏发电系统的重要组成部分,不仅要在选材、结构设计和构造措施方面保证支架在输入参数(风压,雪压,地震荷载等)条件下满足强度、稳定性以及防腐要求,也要重视支架安装的影响,使安装质量符合相关标准规范的要求,以期达到光伏电站25年的设计使用寿命。

通常,一个光伏电站的支架安装包括支架基础,支架安装,光伏组件安装三大部分。支架基础的选择设计主要由地势情况,地质条件,建设周期,对环境影响及植被保护要求决定的,分为混凝土独立基础和桩式基础,桩式基础又有灌注桩、螺旋桩以及静压桩三类。

混泥土基础施工要求

混凝土基础施工,除满足现行国标《混凝土结构工程施工质量验收规范》(GB 50204)规定外,还应符合下列几点要求:

1. 基础拆模后,应对外观质量和尺寸偏差进行检查,并及时对缺陷进行处理;

2. 外露的金属预埋件应进行防腐处理;

3. 在同一支架基础混凝土浇筑时,宜一次浇筑完成,混凝土浇筑间歇时间不应超过混凝土初凝时间,超过混凝土初凝时间应做施工缝处理;

4. 支架基础在安装支架前,混凝土养护应达到70%强度;

5. 混凝土基础不应有影响结构性能、使用功能的尺寸偏差,对超过尺寸允许偏差且影响结构性能、使用功能的部位,应按技术处理方案进行处理,并重新检查验收。

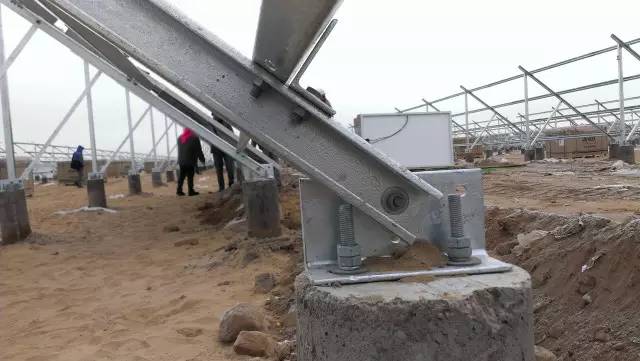

由上图混凝土基础可以看出,混凝土基础的纵、横轴线位置偏差会影响到支架步距、跨度,使斜梁安装偏斜,超差严重时甚至会导致斜梁无法安装。

支架一般通过基座与混凝土基础连接固定。混凝土基础的标高偏差会影响到支架的安装角度,基础顶面的平整度直接影响到基座的安装,进而对与之连接的支架立柱的竖直度造成影响。一般情况下,基础标高偏差可以通过加塞垫片或立柱上调节孔进行补偿,但仍需严格控制,防止超差。       基础预埋螺栓(预埋件)应进行防腐处理,一般采用热浸锌。预埋螺栓露出基础顶面的标高应符合设计图纸的要求,标高偏差符合要求,避免发生干涉。预埋螺栓的轴线偏差应符合要求,避免基座现场扩孔,影响工程进度。

基础对支架的抗风强度有重要影响,基础施工涉及的土方开挖必须符合要求,同一支架基础浇筑最好一次完成,安装支架前,混凝土养护应达到70%强度及以上。

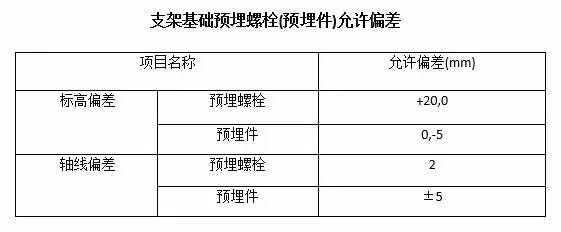

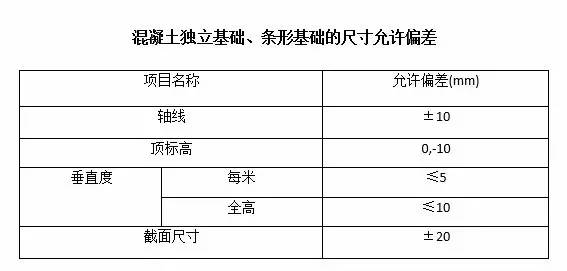

以下是《光伏发电工程施工规范》(GB50794-2012)对混凝土基础相关尺寸允许偏差的规定:
