彩钢瓦光伏支架正确的一些安装步骤,你造吗?

来源:http://www.suncaner.com/news/16.html │ 发表时间:2017-07-07

你是否有想安装彩钢瓦光伏支架呢?你知道应该改怎么安装吗?无锡晶日源科技告诉你彩钢瓦光伏支架正确的一些安装步骤!

彩钢瓦屋顶光伏支架是为彩钢板屋顶分布式光伏电站设计的, 根据彩钢瓦的不同类型结构配套特定的铝合金夹具,达到最稳固的安装效果。此固定方式不破坏原有建筑的防水,并有效地和原有屋顶结合在一起。光伏支架主材均采用铝合金,重量较轻,可以减小屋面的荷载。

彩钢板屋顶光伏支架(夹具型)安装步骤说明

1.按图纸指定位置,将彩钢瓦夹具两个组成部分卡在彩钢板上,并使用内六角螺钉固定(尽量一次性固定所有彩钢瓦夹具,如果不行则一次固定两行方便安装光伏组件)

2.使用内六角螺栓穿过夹具通过滑块螺母将横梁固定在夹具上,调整位置后用螺帽拧紧。(同 1,尽量一次固定所有横梁,如果不行则一次固定两行方便安装光伏组件)

3.将光伏组件按照图纸指示放置于横梁上(按顺序放置,通常第一块位于侧边)

4.第一块光伏组件放置完毕后,使用单侧压块固定。

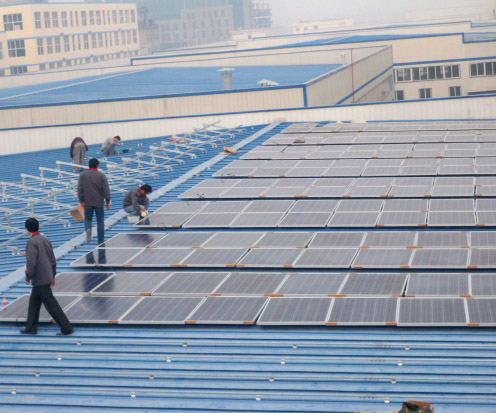

彩钢瓦光伏支架

5.单双侧压块固定方式:a、将内六角螺栓穿过压块安装孔连接滑块螺母,在需要安装中压块或边压块的位置滑入横梁(最好预先组装好所有压块和螺丝组合方便安装),使用单、双侧压块贴紧光伏组件,并用螺钉固定紧。

6.重复1-4 步骤,直至安装完毕。

以上就是彩钢瓦光伏支架安装的一些步骤,你是否已经知道了呢?希望你在安装彩钢瓦光伏支架的时候能够运用到,既然学到了就该运用嘛!无锡晶日源科技有限公司专供光伏支架、铝合金光伏支架、分布式光伏支架、彩钢瓦光伏支架、停车棚光伏支架及光伏支架配件等光伏支架产品系列。如果您有需要欢迎您联系我们!感谢支持!
