彩钢瓦光伏支架

来源:http://www.suncaner.com/supply/54.html 时间:2017-5-17 0:00:00

产品详情

无锡晶日源科技有限公司多年来一直从事太阳能光伏支架的研发和安装,目前已具备适合各类彩钢瓦光伏系统的解决方案,可以针对不同的瓦型提供不同的夹具。专业技术能力强,让您用的安心,用的舒心。


系统特点:

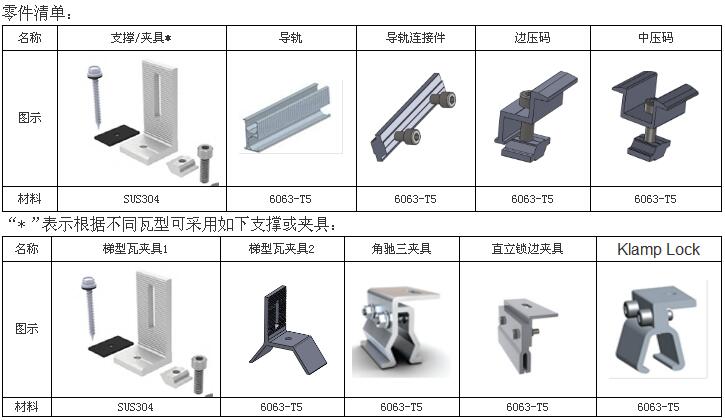

1、零部件种类少,便于安装;

2、针对彩钢瓦形状和尺寸设计的夹具,配合性好;

3、零部件采用优质铝合金,强度、耐腐蚀性好,美观;

4、充分考虑了对屋顶承重和防水问题。


彩钢瓦光伏支架的安装

1. 按图纸指定位置,将彩钢瓦夹具两个组成部分卡在彩钢板上,并使用内六角螺钉固定(尽量一次性固定所有彩钢瓦夹具,如果不行则一次固定两行方便安装光伏组件)

2. 使用内六角螺栓穿过夹具通过滑块螺母将横梁固定在夹具上,调整位置后用螺帽拧紧。(同 1,尽量一次固定所有横梁,如果不行则一次固定两行方便安装光伏组件)

3. 将光伏组件按照图纸指示放置于横梁上(按顺序放置,通常第一块位于侧边)

4. 第一块光伏组件放置完毕后,使用单侧压块固定。

5. 单双侧压块固定方式:a、将内六角螺栓穿过压块安装孔连接滑块螺母,在需要安装中压块或边压块的位置滑入横梁(最好预先组装好所有压块和螺丝组合方便安装),使用单、双侧压块贴紧光伏组件,并用螺钉固定紧。

6. 重复1-4 步骤,直至安装完毕。
