铝合金光伏支架在开始搭建的时候都有哪些严格的要求吗?

来源:http://www.suncaner.com/news/84.html │ 发表时间:2018-07-25

大家知道工程所用的光伏支架都要严格符合国家的标准规范吗?因为光伏支架的好坏直接影响着光伏电站的正常运转,影响着光伏电站的收益!因此光伏支架在开始准备搭建的时候,投标方都有一定的技术规定,今天小编就和大家讲解下都有哪些具体的要求呢?

1 投标方需提供组件支架在风压荷载、雪压荷载及地震作用组合(基本风压取0.45kN/m2,基本雪压取0.45kN/m2,其余数据根据图纸测量)作用下的强度、稳定及变形等计算书(含原始计算条件,内力组合,重要参数的选择,内力图,构件布置简图,荷载输入简图,挠度计算结果,整体稳定计算结果,螺栓及螺栓孔的剪切计算等)。支架结构设计须考虑当地最大风速。

2 组件支架采用铝合金,支架应按要求安装在主体结构上,位置应准确,并应与主体结构牢靠固定。支架与组件的总重量应小于各车间屋面的荷载。  组件的技术规格:长1640 mm×宽992 mm×厚40 mm,重量19.5kg。

3 本工程技术要求用于建筑物屋顶安装光伏组件的固定支架产品,投标方应提供符合2.2.1技术标准和其它工业制造标准的优质、成熟产品。

4 方阵支架梁柱连接节点应保证结构的安全可靠,不得采用单一摩擦型节点连接方式。

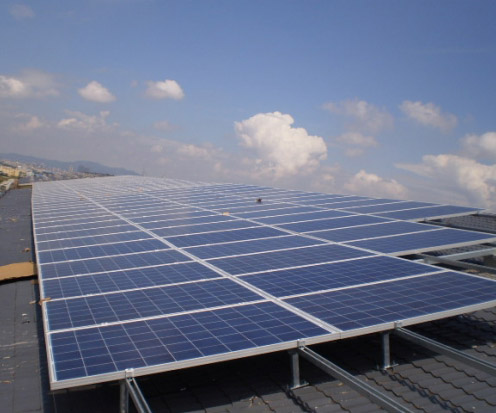

铝合金光伏支架

5 投标方应对所提供产品的技术性能参数、结构特点和主要零部件组成等情况详细描述。

6 如果投标方没有以书面形式对招标方技术规范书中的相应条文提出异议,则意味投标方所提供的设备完全符合招标方的要求,如有异议,投标方在投标文件中的“技术偏离表”中详细描述。

7 所有产品的零部件及型材需在工厂内预制完成,根据现场尺寸装配。

8 固定支架选用防腐的铝合金制造,所有连接处(焊接处)应可靠连接,避免松动,要求能够耐室外风霜雨雪等的腐蚀。

9 投标方应提供详细的构件尺寸,用简明的方式说明推荐的安装固定形式。

10 投标方应提供成本最优化并易于现场安装的支架方案。

11 固定支架能满足安装倾角要求、抗风要求、抗雪压要求、抗震要求、耐腐蚀性要求、安全性要求、通用性要求、快速安装要求,并提供成本最小化的设计方案 。

12 投标方应建立和完善质量体系,并把ISO9001及ISO14001质量保证体系作为保证产品符合技术要求的一种手段。投标方应把自己的质量保证体系贯彻在如下过程中:设计过程、文件控制过程、原材料采购控制、生产过程控制、产品检验和试验过程中,投标方应向招标方提供现行、有效、成文的质量体系文件。

13 投标方应能提供产品具有ISO专业测试机构测试报告或专业测试机构出具的可以证明该产品的主要性能参数符合投标书中提供的技术参数和性能指标的测试报告。如果设备已经取得国际/国内认证机构的认证,则应提供认证证书复印件。

14 投标方提供的设备应功能完整,技术先进成熟,并能满足人身安全和劳动保护条件。投标方所供设备均正确设计和制造,在投标方提供的各种工况下均能满足安全和持续运行的要求。

15 固定支架采用铝合金加阳极氧化。支架的使用寿命应在25年以上。铝合金型材采阳极氧化进行表面处理时,应符合现行国家标准《铝合金建筑型材》GB/T5237.2-2008规定的质量要求,表面处理层的厚度:平均膜厚≥10um,局部膜厚≥8um。

16 为防止紧固件腐蚀,固定支架全部紧固件包括螺栓、螺母、垫片等必须采用不锈钢304材质处理,满足《钢铁制件粉末渗锌》JB/T5067-1999(机械行业标准)中规定,渗锌厚度不小于30μm。

以上就是小编带给大家的内容,不知道你们都看懂了吗?如果您还想要了解更多,敬请关注我们的网站奥,我们将持续为您更新的奥,感谢您的浏览,如需转载请注明出处!
